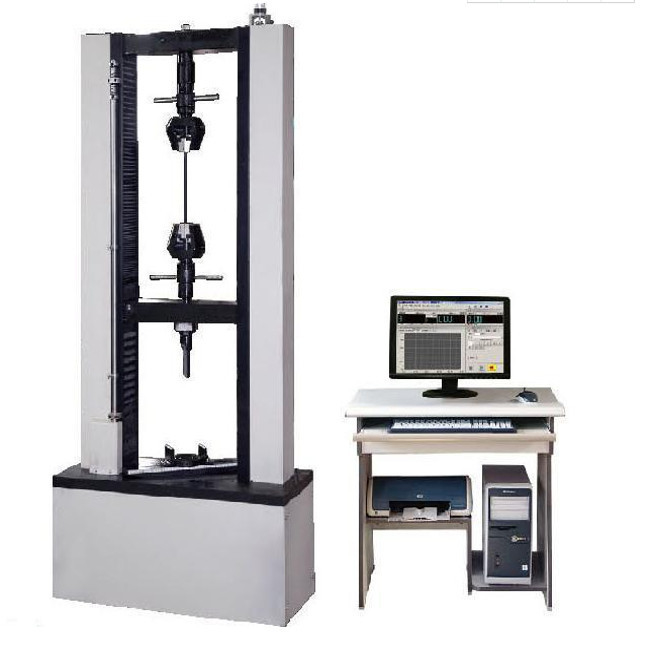

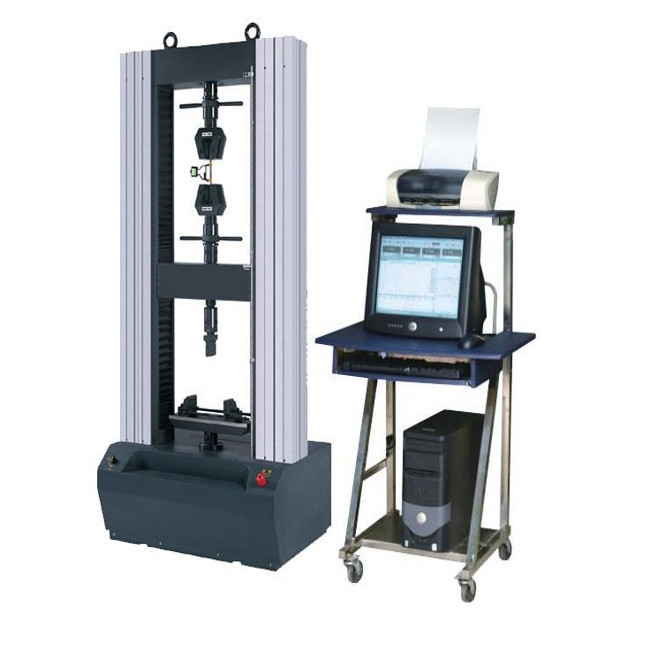

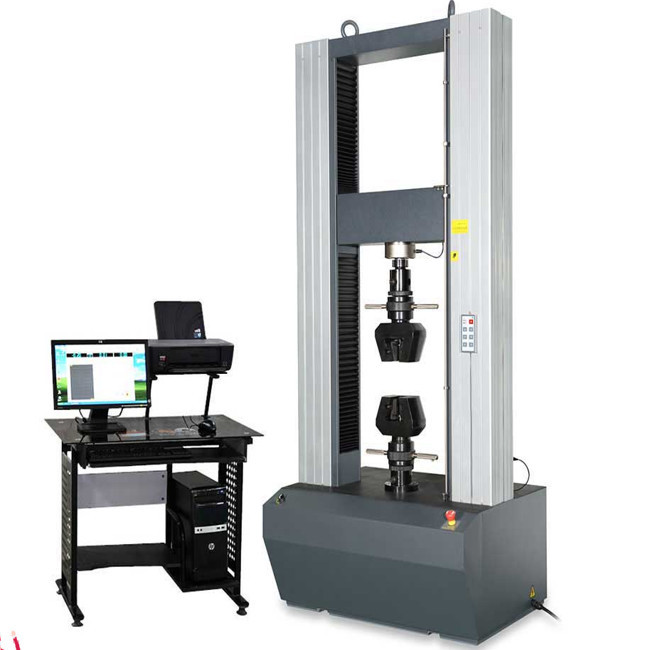

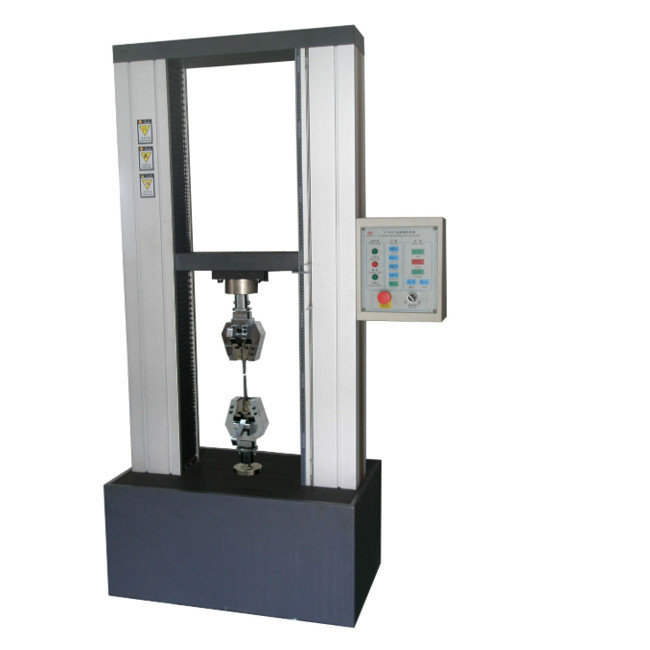

Mesin pengujian ketegangan universal mesin pengujian ketegangan 30KN Elektromekanis
1. Ringkasan:
Terutama digunakan untuk menguji ketegangan, kompresi, lentur, mengelupas, merobek dan sifat mekanik lainnya untuk bahan logam, non-logam dan komposit.
Mengadopsi kontrol otomatis yang tepat dan sistem akuisisi data untuk mewujudkan penyesuaian digitalisasi penuh dari proses akuisisi dan kontrol data.kekuatan tarik, kekuatan peling, kekuatan kompresi, ekstensi, elongasi dll.
Setelah uji, pengontrol utama dapat secara otomatis menghitung hasil uji sesuai dengan parameter yang ditetapkan sebelum uji dan sementara itu dapat menampilkan hasil uji.
Semua parameter dapat ditanyakan, ditampilkan dan dicetak.
2.Parameter teknis:
1. Kekuatan uji
Kekuatan uji maksimal(kN):100kN
Keakuratan pengujian:1 kelas(standar)/(0.5 kelasOpsional)
Jangkauan pengujian efektif:2%-100% FS/(0Kelas 5 dengan 0,4%-100%Opsional)
Resolusi kekuatan:1/300000
Kesalahan relatif nilai uji:±1%/(0.5 kelas dengan ± 0.5%Opsional)
2. Kecepatan pengujian
Jangkauan pengaturan kecepatan:0.001~200mm/menitlangkah kurang mengatur kecepatan)/ (dapat disesuaikan)
Keakuratan:Lebih baik dari± 1%
Kontrol kekuatanTingkatrentang:0.005 5% FN
Kontrol kekuatanTingkatKeakuratan kontrol:
ketika tingkat< 0,05FN/s,berada dalam± 2%nilai pengaturan
Ketika tingkat≥ 0,05FN/s,berada dalam±1%/(0.5 kelas, akurasi adalah ± 0.5%nilai pengaturanOpsional)
Kontrol tingkat deformasirentang:0.005 5%FN
Kontrol tingkat deformasiKeakuratan:
ketika tingkat< 0,05FN/s,berada dalam± 2%nilai pengaturan
Ketika tingkat≥ 0,05FN/s,berada dalam± 0,5%nilai pengaturan
3. Dpenempatan(sinar silang bergerak)
Jangkauan pengujian:0~999 mm
resolusi:0.001mm
Keakuratan pengujian:Lebih baik dari± 1%
4.Deformasi
Dpendidikantesrentang:panjang gauge:50mm,deformasi maksimum:15 mm (bisa disesuaikan)
Jangkauan tes efektif:2%~100% FS
Resolusi:0.01mm
Kesalahan relatif nilai uji:± 1%
5. Ruang pengujian
Ruang tarik efektif:600 mm(bisa disesuaikan)
Ruang kompresi efektif:600 mm(bisa disesuaikan)
Efektiftest lebar:450 mm (bisa disesuaikan)
6.Wlingkungan kerja
Suhu ruangan:10 ~35°C,kelembaban:20% ~80%
| Parameter Teknis |
| Model |
WDW-T50 |
WDW-T100 |
WDW-T200 |
WDW-T300 |
WDW-T600 |
| Kekuatan uji maksimal |
50kN |
100kN |
200kN |
300kN |
600kN |
| Tingkat akurasi |
0.5 tingkat |
| Jangkauan pengukuran kekuatan uji |
0.2%-100% FS |
| Kesalahan indikasi kekuatan uji |
± 0,5% |
| Resolusi kekuatan uji |
Kekuatan uji maksimal 1/500000, seluruh proses terlepas dari file |
| Kesalahan indikasi pergeseran sinar |
± 0,2% |
| Resolusi pemindahan |
0.015μm |
| Jangkauan penyesuaian kecepatan kontrol gaya |
0.005 ~ 5% FS/S |
| Keakuratan pengendalian kecepatan kontrol gaya |
Tingkatnya kurang dari ± 2% dari nilai yang ditetapkan ketika laju kurang dari 0,05% FS/s, dan kurang dari ± 0,5% dari nilai yang ditetapkan ketika laju ≥ 0,05% FS/s |
| Jangkauan penyesuaian tingkat deformasi |
0.005 ~ 5% FS/S |
| Keakuratan kontrol tingkat deformasi |
Tingkatnya kurang dari ± 2% dari nilai yang ditetapkan ketika laju kurang dari 0,05% FS/s, dan kurang dari ± 0,5% dari nilai yang ditetapkan ketika laju ≥ 0,05% FS/s |
| Jangkauan penyesuaian kecepatan sinar |
0.001 ~ 500mm/menit |
| Kesalahan relatif kecepatan sinar |
Dalam ± 0,2% dari nilai yang ditetapkan |
| Daya konstan, deformasi konstan, rentang kontrol perpindahan konstan |
00,5% ~ 100% FS |
| Kekuatan konstan, deformasi konstan, akurasi kontrol perpindahan konstan |
Ketika nilai pengaturan ≥10% FS, itu berada dalam ± 0,1% dari nilai yang ditetapkan; Ketika nilai pengaturan <10% FS, itu berada dalam ± 1% dari nilai yang ditetapkan. |
| Ruang peregangan (tanpa perlengkapan) |
1000 mm |
1450 mm |
1100mm |
1250 mm |
| Ruang kompresi |
930mm |
1480 mm |
1100mm |
1100mm |
| Lebar pengujian efektif |
560mm |
580mm |
580mm |
600 mm |
| Dimensi host ((mm) |
1010 × 850 × 2160 |
1090×820×2740 (ruang tunggal) 1090×820×2820 (ruang ganda) |
1090×820×2475 (ruang tunggal) 1090×820×2555 (ruang ganda) |
1420×1145×2915 |
| Ruang ganda |
380V/50Hz, ± 10% |
| Kekuatan |
3KW |
5KW |
|
4.4KW |
| Berat inang |
Sekitar 1000Kg |
Sekitar 1100kg. |
Sekitar 1200kg |
Sekitar 1500kg. |
| Deformasi besar |
Jangkauan pengukuran deformasi yang besar |
Catatan |
1Perangkat pengukuran dan deformasi dan aksesori lainnya, dikonfigurasi sesuai dengan kebutuhan pelanggan |
| Kesalahan deformasi besar |
2. Menurut kebutuhan pengguna untuk penyesuaian lokal |
| Resolusi deformasi yang besar |
3 ruang uji pembesaran khusus dapat disesuaikan |
Pengemasan & Pengiriman
--- Kotak karton, kotak kayu atau kemasan tertentu
1) Kemasan dalam: kantong plastik tahan debu
2) Kemasan luar: kotak kayu ekspor standar dengan palet
3) Cocok untuk transportasi internasional melalui pengiriman laut, udara atau metode pengiriman lainnya.
(Catatan: kami dapat menyediakan paket khusus sesuai dengan kebutuhan pembeli.
