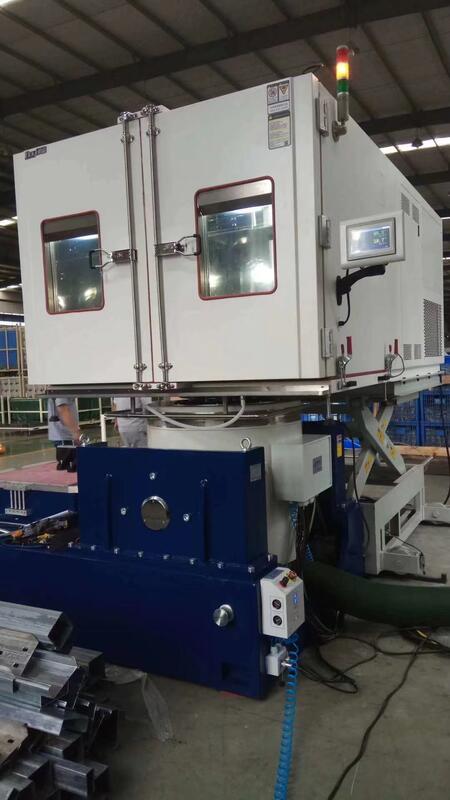

Ruang Uji Komposit Suhu, Kelembaban, Getaran Komprehensif yang Dibuat Sesuai Pesanan

Ruang Uji Komposit Suhu, Kelembaban, Getaran

Deskripsi Standar:

Indikator kinerja memenuhi persyaratan GB5170, 2, 3, 5, 6-95 "Metode pengujian parameter dasar peralatan pengujian lingkungan untuk produk listrik dan elektronik: Peralatan uji suhu rendah, suhu tinggi, panas lembab konstan, panas lembab bergantian". Prosedur pengujian lingkungan dasar untuk produk listrik dan elektronik Uji A: Metode uji suhu rendah GB 2423.1-89 (IEC68-2-1) Prosedur pengujian lingkungan dasar untuk produk listrik dan elektronik Uji B: Metode uji suhu tinggi GB 2423.2-89 (IEC68-2-2) Produk listrik dan elektronik Prosedur pengujian lingkungan dasar produk uji Ca: Metode uji kelembaban konstan GB/T 2423.3-93 (IEC68-2-3) Prosedur pengujian lingkungan dasar untuk produk listrik dan elektronik Uji Da: Metode uji panas lembab bergantian GB/T423.4-93 (IEC68-2-30).

Kinerja parameter terperinci:

1.1 Model: BT-50ZA

1.2: Ukuran kotak bagian dalam: W350*H400*D300mm

Ukuran karton: W580*H1350*D870mm

1.3 Rentang suhu: -20℃ ~ 150℃

1.4 Fluktuasi suhu: ±0.5℃

1.5 Deviasi suhu: ≤±2℃

1.6 Waktu pemanasan: sekitar 40 menit dari suhu ruangan ke 150℃ (non-linearitas tanpa beban)

1.7 Waktu pendinginan: sekitar 60 menit dari suhu ruangan ke -20℃ (non-linearitas tanpa beban)

1.8 Rentang kelembaban: 20%~98%R.H.

1.9 Fluktuasi kelembaban: ±3%R.H.

1.10 Deviasi kelembaban: ≤3%

Struktur dan material:

A. Material kotak bagian dalam: plat baja tahan karat (SUS #304)

B. Material kotak bagian luar: plat baja tahan karat melalui perlakuan atomisasi (SUS #304) atau cat plat dingin (opsional)

C. Material isolasi: busa Poliuretan kaku dan wol kaca

D. Sistem sirkulasi udara:

(1) 1 motor 90W

(2) Poros ekstensi baja tahan karat

(3) Kipas multi-sayap (SIRCCO FAN)

E. Pintu kotak: pintu satu bagian, jendela tunggal, bukaan kiri, pegangan di sisi kanan

(1) Jendela 260*340*40mm 3 lapis lapisan vakum

(2) Pegangan rata tertanam

(3) Tombol belakang: SUS #304

Sistem pembekuan:

A. Kompresor: Kompresor tertutup rapat yang diimpor dari Prancis

B. Refrigeran: refrigeran ramah lingkungan R404A

C. Kondensor: Motor bersirip dengan pendinginan

D. Evaporator: tipe sirip penyesuaian kapasitas beban otomatis multi-tahap

E. Aksesori lain: desikan, jendela aliran refrigeran, katup ekspansi

F. Sistem ekspansi: sistem pendingin kontrol kapasitas

Sistem Kontrol:

Impor asli dari Korea Selatan, layar sentuh LCD panel sentuh LCD layar dialog Tiongkok 7 inci Korea 880, input data,

Skema teknis peralatan pengujian instrumen presisi

Suhu dan kelembaban dapat diprogram secara bersamaan, tampilan kurva, nilai pengaturan/nilai tampilan kurva. Berbagai alarm dapat ditampilkan secara terpisah, kegagalan terjadi

Ketika kegagalan ditampilkan di layar, kegagalan dapat dihilangkan dan kesalahan pengoperasian dapat dihilangkan. Beberapa grup fungsi kontrol PID, fungsi pemantauan presisi, dan ditampilkan di layar dalam bentuk data.

1. Spesifikasi pengontrol:

a. Akurasi: suhu ±0.1℃, kelembaban ±1%RH

b. Resolusi: suhu ±0.1, kelembaban 1%R.H.

c. Kemiringan suhu: 0.1~9.9 dapat diatur

d. Dengan fungsi siaga dan alarm batas atas dan bawah

e. Pemilihan sinyal input suhu dan kelembaban PT 100Ω×2 (bola basah dan bola kering)

f. Output konversi suhu dan kelembaban: 4~20MA

g. 6 grup pengaturan parameter kontrol PID, perhitungan otomatis PID, koreksi otomatis bola basah dan kering

2. Fungsi tampilan layar:

a. Input sentuh, opsi tampilan langsung di layar

b. Tampilan langsung nilai pengaturan (SV) dan aktual (PV) suhu dan kelembaban (dalam bahasa Inggris)

c. Dapat menampilkan nomor program saat ini, nomor segmen, waktu tersisa, dan jumlah siklus

d. Fungsi waktu kumulatif berjalan

e. Nilai pengaturan program suhu dan kelembaban ditampilkan dalam kurva grafis, dengan fungsi eksekusi kurva program tampilan waktu nyata

f. Dengan layar pengeditan program terpisah, langsung masukkan suhu, kelembaban, dan waktu

Spesifikasi:

Detail produk:
